In een transmissieberekening wordt gekeken naar het warmteverlies in watt (W) van een scheidingsconstructie. Hoe hoger de isolerende werking van de scheidingsconstructie, hoe minder warmteverlies er optreedt. Simpel gezegd, hoeveel warmte gaat er verloren door de vloeren, gevels en daken, met de isolatie die u heeft. Een transmissieberekening is samen met een koellastberekening de basis van een goed installatieconcept.

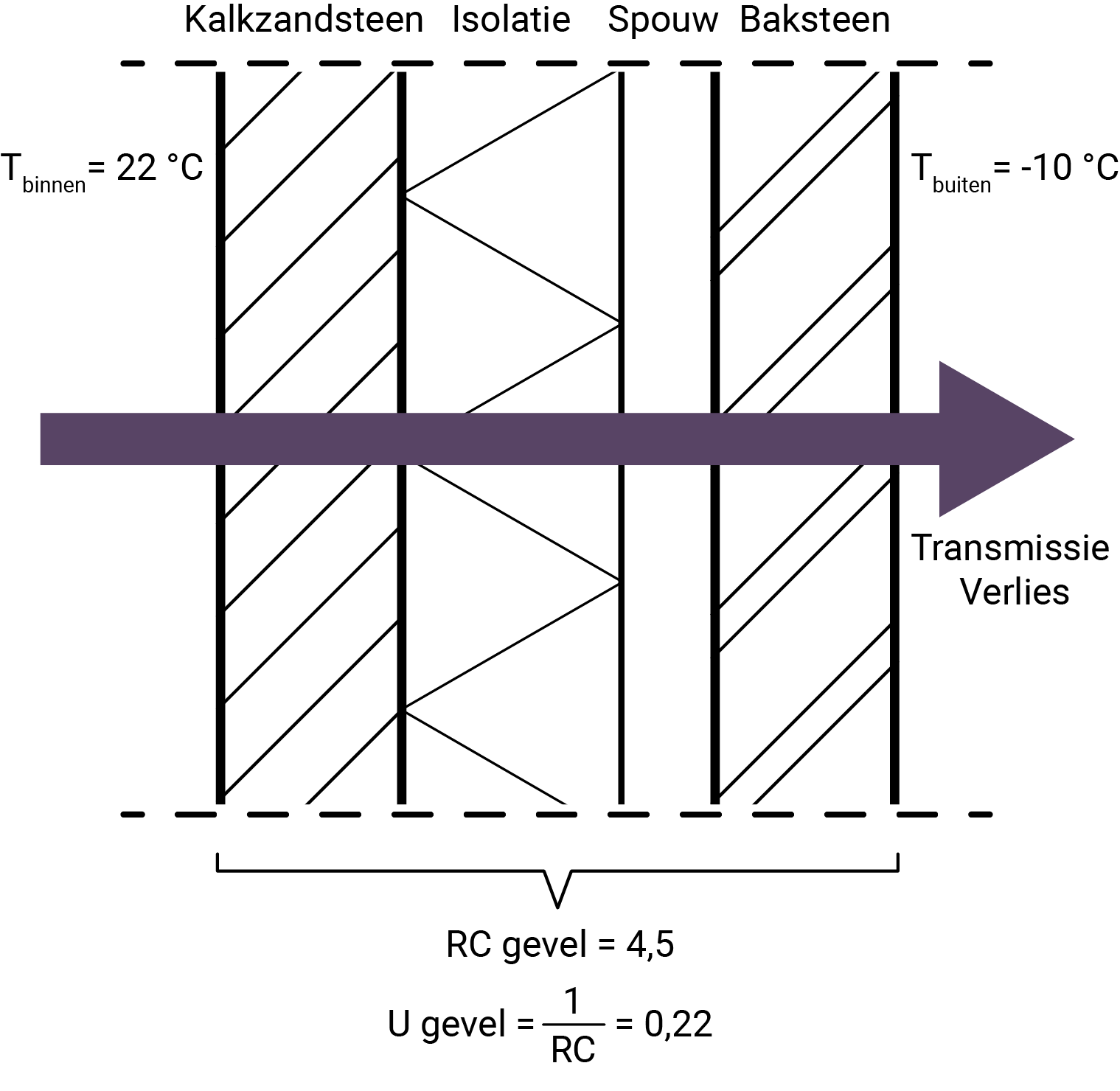

Een transmissieberekening is onderdeel van de warmteverliesberekening en is het makkelijkste uit te leggen d.m.v. een voorbeeld. Iedere scheidingsconstructie (vloer, gevel, dak, glas, etc) heeft twee temperaturen. De temperatuur aan de ene kant van de constructie en de temperatuur aan de andere kant van de constructie. Een buitenmuur heeft bijvoorbeeld een buitentemperatuur van – 10 graden en een binnentemperatuur van 22 graden. Een transmissieberekening berekend het warmteverlies in watt [W] tussen deze scheidingsconstructie. Hierbij zijn de verschillen in temperatuur en de isolerende waarde van de scheidingsconstructie cruciaal. Dit is goed terug te zien in de formule:
Het transmissieverlies wordt berekend met de formule: Q = ΔT x A x U
Q = Het warmteverlies of de warmtestroom in watt [W]
ΔT = Het temperatuurverschil over twee zijden van de constructie in graden Celsius
A = Het oppervlak van de constructie in m²
U = De U-waarde of warmtedoorgangscoëfficiënt in W/(m²·K)
Isolatie waarden zijn uit te drukken in U- en Rc-waarden. U-waarde worden vaak gebruik voor glasconstructies, hierbij geldt hoe lager de U hoe beter de isolatie. Rc-waarde worden vaak gebruikt voor dichte scheidingsconstructies zoals een muur. Hierbij geldt hoe hoger de Rc, hoe beter de isolerende werking. Voor de transmissie berekening worden allen Rc- waarde omgerekend naar U-waarde. Dit kan eenvoudig met de formule U = 1/R

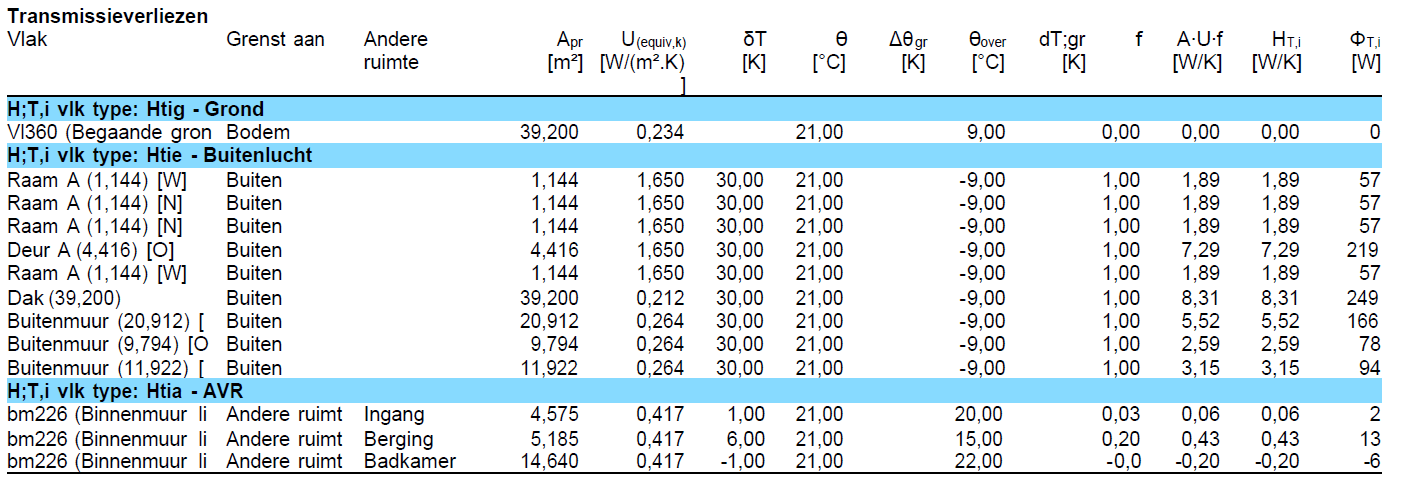

Onderstaand een mooi voorbeeld van de transmissieverliezen van een woonkamer. Onder de rij begrensd aan ziet u dat de woonkamer grenst aan de begane grondvloer, de buitenmuren en ramen, en aan de binnenmuren (andere ruimtes). De waardes uit de formule van transmissieverlies (Q) zijn goed terug te vinden in de bovenste rij.
Het infiltratieverlies staat betere bekend als de Qv10 factor. De Qv10 factor is de luchtdichtheidsfactor van een gebouw. Een hoge Qv10 (>0,9) betekent dat er veel spleten en kieren in het gebouw aanwezig zijn. Door verschillende ongecontroleerde luchtstromen kan er warmte verloren gaan (transmissieverlies). Denk hierbij aan isolatie of andere materialen die niet goed aan elkaar aansluiten. In extreme gevallen kan er zelf tocht ontstaan. Een lage QV10 (< 0,4) betekent dat er weinig spleten en kieren zijn. Hierdoor zal er dus weinig warmte verloren gaan. Een lage Qv10 is haalbaar bij een goede detaillering en extra aandacht voor de kierdichtingen in de uitvoering.
Het ventilatieverlies is sterk gelijk aan infiltratieverlies, maar bij een ventilatieverlies spreken we voornamelijk over het verlies van warmte door het ventilatiesysteem.
Er zijn twee veel voorkomende hoofd ventilatiesystemen:
Natuurlijke toevoer en mechanische afvoer
Met deze vorm van ventileren komt verse lucht via ventilatieroosters (vaak boven de ramen) naar binnen. Mechanische afvoer ventielen in de keuken, toilet en badkamer voeren deze lucht direct af naar buiten. Doordat de buitenlucht vaak kouder is dan de binnenlucht, gaat er door het ventilatiesysteem warmte verloren. Dit noemen we ventilatieverlies.
Mechanische toevoer en mechanische afvoer met WTW
Gebalanceerde ventilatiesystemen met een warmte- terugwin unit kunnen een rendement hebben van +/- 98%. Dit betekent dat 98% van de warmte hergebruikt wordt. Dit zorgt voor een enorme daling van het ventilatieverlies.
Een woning heeft verschillende manieren waardoor er warmte verloren gaat. De transmissieberekening is een cruciaal onderdeel van de warmteverliesberekening. Om een goed en comfortabel binnenklimaat te creëren heb je een verwarmingssysteem nodig dat voldoende warmtecapaciteit/vermogen (kW) kan opwekken. Hierdoor is er ongeachte de verliezen genoeg vermogen voor een warm binnenklimaat.
Een warmteverliesberekening berekend het vermogen dat u nodig heeft om uw woning comfortabel te houden.
