Spuiventilatie berekening
Een spuiventilatie berekening is officieel verplicht voor een bouwaanvraag van zowel nieuwbouw als bestaande bouw. Dit geldt voor woonfuncties, bijeenkomstfuncties en onderwijsfuncties.
Onze Spuiventilatieberekening
Wat is spuiventilatie?
Met spuiventilatie refereren we naar het openzetten van ramen en deuren met als doel verontreinigde binnenlucht zo snel mogelijk uit uw gebouw te krijgen. Ook wel spuien genoemd. Met verontreinigde binnenlucht bedoelen we rookgassen, aangebrand eten en bijvoorbeeld sigaretten lucht. Een goede spuiventilatie zorgt ervoor dat u deze lucht eenvoudig uit uw woning krijgt.
Daarnaast kan een goed uitgedacht spuiventilatie plan bijdragen aan het koelen van uw woning in de zomermaanden. In het artikel voorkom oververhitting en hittestress door passieve koeling leest u alles over het opstellen van een juist plan en de voordelen hiervan.
De bepalingsmethode is opgenomen in ‘afdeling 3.7 spuivoorziening’ van het besluit bouwwerken leefomgeving waarin wordt verwezen naar NEN 1087. Voor meer uitleg over ‘afdeling 4.3.7 spuivoorziening’ kijk dan op onze pagina Spuiventilatieberekening – Eisen en tabellen.
Hoe bereken je de spuiventilatie?
Het berekenen van de spuiventilatie gaat volgens de volgende formule:
qv = Anetto x V x 1000
Uitleg van de verschillende onderdelen:
qv = het totale luchtstroom volume dat door de spuivoorziening stroomt in dm3 /s (ook wel l/s).
Anetto = het netto oppervlakte van de spuivoorziening in m2. Anetto kan bepaald worden door Anetto = A x J(Ψ) waarbij J(Ψ) de correctie maat is voor de openingshoek.
V = de luchtsnelheid van de spuivoorziening in m/s. Dit is afhankelijk van de situatie 0,4 m/s of 0,1 m/s.

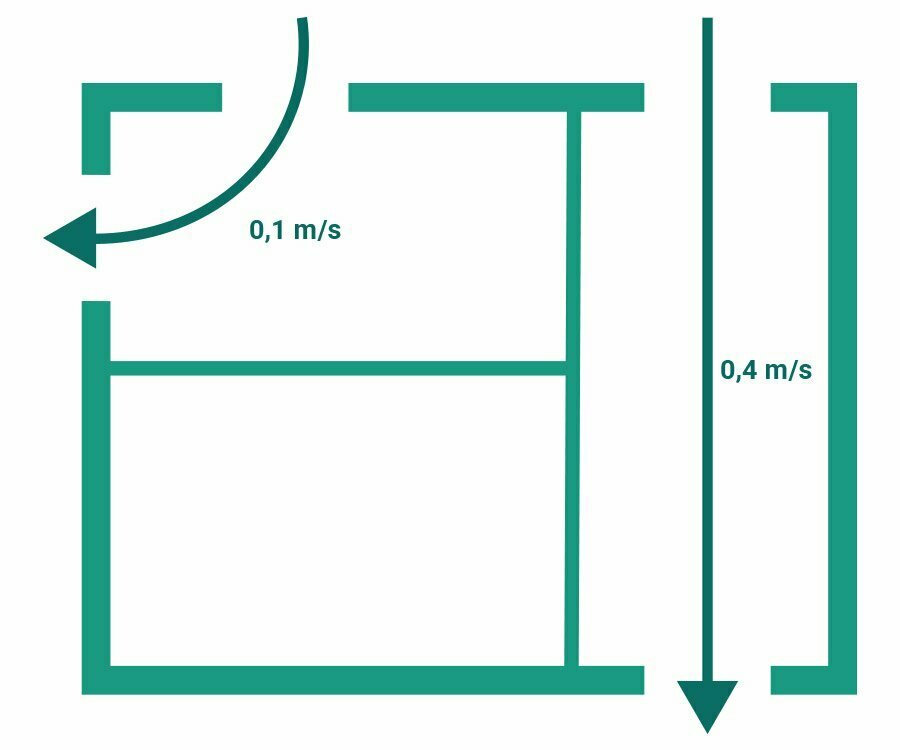

Onderstaand een afbeelding hoe dit precies in zijn werk gaat.
Voor gevelopeningen die tegenover elkaar liggen mag er gerekend worden met een hogere waarde, namelijk 0,4 m/s. Dit is ook logische omdat hierdoor de verontreinigde binnenlucht sneller de kamer uit kan stromen.
Voor de precieze bepalingsmethode vindt u meer informatie in de NEN 1087.
Spuiventilatie in de praktijk
In de praktijk zien we jammer genoeg dat de spuiventilatie berekening vaak niet voldoet aan de eisen van het BBL. Dit omdat het vaak ‘’over het hoofd wordt gezien’’ in de ontwerpfase of de uitvoering. Daarnaast zien we dat de gemeente niet altijd om deze toets vraagt (voornamelijk bij bestaande bouw aanvragen), terwijl ze dit wel zouden moeten doen.
Spuiventilatie is een belangrijk onderdeel en kan bijdragen aan een comfortabeler en gezonder binnenklimaat. Wij adviseren om altijd in iedere ruimte waar mensen zich voor langere tijd bevinden een te openen raam of deur te plaatsen.
Benodigde gegevens
De minimaal benodigde gegevens voor het opstellen van een spuiventilatieberekening zijn:
- Plattegronden
- Gevelaanzichten
Wat als de spuiventilatieberekening niet voldoet? Geen probleem, wij lichten in een korte rapportage toe wat er nodig is om wel te voldoen.
